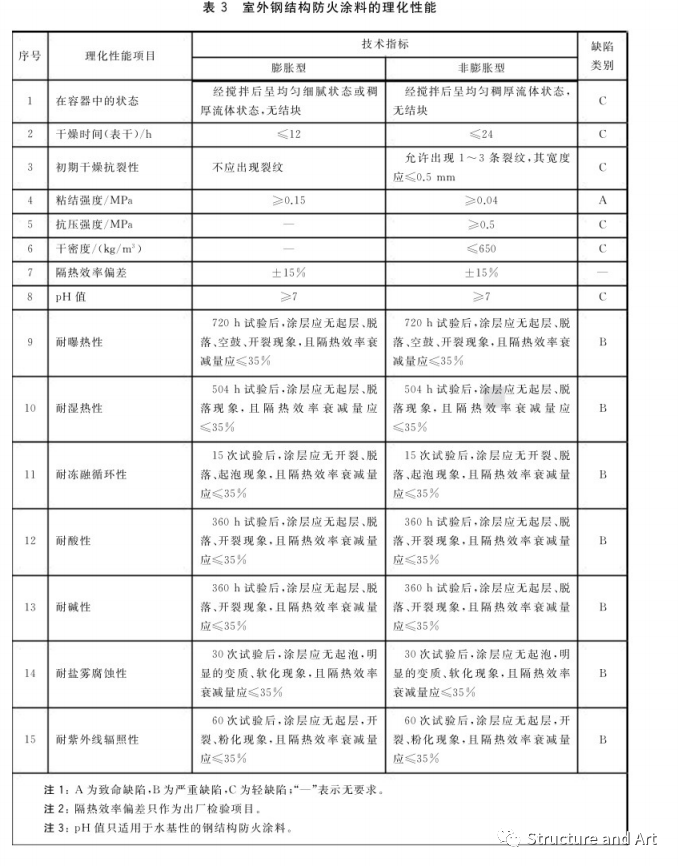

热传导系数也是材料的自身性能。钢材的热传导系数为45W/(m.℃),非膨胀防火涂料的热传导系数为0.1~0.5W/(m.℃)

　　宜选用非膨胀型钢结构防火涂料或环氧类膨胀型钢结构防火涂料。3.2.3 设计耐火极限大于 1.50h

　　宜选用非膨胀型钢结构防火涂料或环氧类膨胀型钢结构防火涂料。3.2.4 除钢管混凝土柱外，设计耐火极限大于 2.00h 的构件，应选用非膨胀型钢结构防火涂料或环氧类膨胀型钢结构防火涂料。

　　3.2.5 设计耐火极限大于 2.00h 的钢管混凝土柱，既可选用膨胀型钢结构防火涂料，也可选用非膨胀型钢结构防火涂料

　　3.2.1 防锈层与防火层兼容是钢结构防火保护的技术难题之一。钢结构涂装构造包括防锈漆涂装、防火涂层涂装及防火涂料面漆涂装，防锈漆涂装一般在钢结构制作企业车间内完成。实际工程中，为了节约成本，大量钢结构企业选用调和漆作为防锈漆，工程实践表明，调和漆漆膜附着力差，容易引起防火涂层的空鼓、脱落，因此本规程建议采用环氧类涂料作为防锈漆。

　　实践表明，膨胀型防火涂料宜选用双组份环氧类防锈漆，非膨胀型防火涂料宜选用磷酸锌环氧类防锈漆。3.2.2 膨胀型钢结构防火涂料含有的粘结剂、催化剂、发泡剂、成炭剂多为有机物质，涂层遇火后涂料中的有机物质发生一系列的物理化学反应，迅速膨胀，形成致密的蜂窝状碳质泡沫组成隔热层。但随着时间的延长，部分有机物质存在发生分解、降解、溶出等不可逆过程，使涂料“老化”失效，出现粉化、脱落，涂层耐久性能较差，性能衰减明显，试验表明，5 年内，耐火极限衰减 21.7%。非膨胀型钢结构防火涂料是以多孔轻质绝热材料（如蛭石、珍珠岩、矿物纤维等）为骨料和粘结剂配制而成，由于主要成分基本上由无机物构成，涂层的物理化学性能稳定，其使用寿命长，已有应用 20余年的工程尚未发现失效的情况，因此，对耐火性能要求较高的场所和构件，不宜选用非环氧类膨胀型钢结构防火涂料。环氧类钢结构防火涂料由于具有优良的粘结性能、耐候性能及防火性能，因此不对使用场所半岛官方网址 半岛入口官网进行限制。

　　3.2.3 全钢结构的高层建筑，火灾风险危害较大，当设计耐火极限大于或等于1.50h，宜选用非膨胀型钢结构防火涂料或环氧类膨胀型钢半岛网址 半岛官方入口结构防火涂料

　　3.2.4 除钢管混凝土柱除外，设计耐火极限大于 2.00h 构件，应采用非膨胀型钢结构防火涂料或环氧类膨胀型钢结构防火涂料，此规定在北京、上海等地已实施多年，反映良好。

　　对于膨胀型防火涂料,因涂层厚度与膨胀层厚度和等效热传导系数均为非线性关系,也就是说等效热传导系数不是常数。所以不宜用等效热传导系数计算涂层厚度,而是根据厂家提供的涂层厚度与等效热阻的对应关系确定
